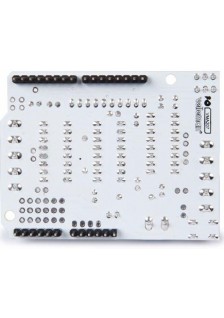

SHIELD CONTÔLEUR DE MOTEURS L293D POUR ARDUINO® - WPSH207

SHIELD CONTÔLEUR DE MOTEURS L293D POUR ARDUINO® - WPSH207

Le shield contient deux pilotes L293D et un registre à décalage 74HC595.

Le registre à décalage étend 3 broches de l'Arduino® à 8 broches pour contrôler la direction des moteurs.

La sortie OE (output enable) du L293D est directement connectée aux sorties PWM de l'Arduino®.

WPSH207
16,90 €
TTC
Ajouter souhaits
ajouter comparer



Paiement sécurisé

  Livraison rapide / Retrait gratuit en magasin

Sélection lors de la commande



Renseignement par mail & téléphone

Spécifications
  • deux puces de pilote de moteur L293D
  • quatre ponts en H
  • 0,6 A par pont (1,2 A crête)
  • protection contre l'arrêt thermique
  • diodes internes de protection contre les rebonds
  • jusqu'à 4 moteurs CC bidirectionnels
  • jusqu'à 2 moteurs pas à pas
  • réduire les résistances pour maintenir les moteurs désactivés pendant la mise sous tension
  • connexions séparées pour la logique et l'alimentation du moteur
  • connecteurs de bornier pour moteurs et alimentation
  • tensions moteur de 4,5 VCC à 16 VCC
  • 2 connexions pour les servos de loisir 5 V



Caractéristiques de fonctionnement
Langues du manuel d'instructions anglais
Niveau de compétence en codage 3
Niveau de compétence en électronique 2
Niveau de compétence en mécanique 1
Niveau de compétence en soudure non



Informations de base sur le produit
Couleur du produit Gris
Profondeur du produit 5.5 cm
Hauteur du produit 2 cm
Largeur du produit 6.8 cm
Poids Produit 41 g
