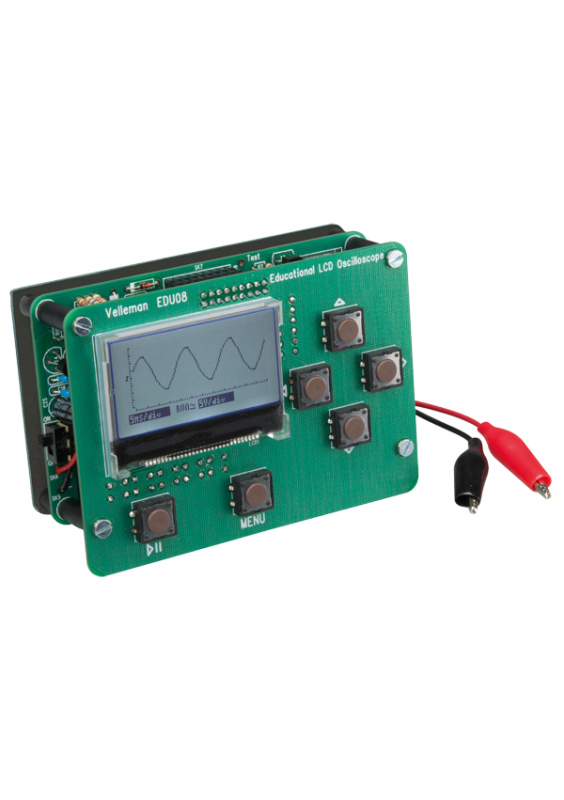

KIT D'OSCILLOSCOPE EDUCATIF - AFFICHEUR LCD

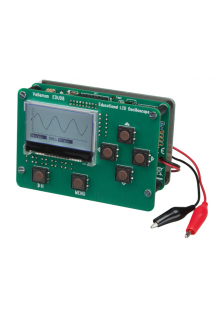

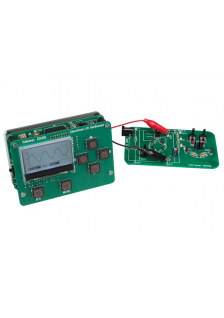

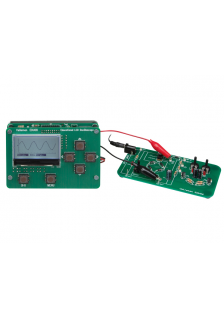

KIT D'OSCILLOSCOPE EDUCATIF - AFFICHEUR LCD - WSEDU08

Assemblez votre propre oscilloscope et apprenez à visualiser des signaux.

Découvrez à quoi ressemblent les signaux réellement.

Cet oscilloscope abordable fonctionne avec 4 piles AAA (non fournies) et est doté de diverses fonctionnalités disponibles uniquement sur des appareils coûteux.

Obtenez des résultats instantanés grâce à la fonction de configuration automatique puissante !.


Remarque : Cet oscilloscope ne convient pas à la mesure de tensions supérieures à 30Vpp.

 NOUS CONTACTER

WSEDU08
59,90 €
TTC
Ajouter souhaits
ajouter comparer



Paiement sécurisé

  Livraison rapide / Retrait gratuit en magasin

Sélection lors de la commande



Renseignement par mail & téléphone

Informations de base sur le produit
Langues du manuel d'instructions néerlandais, anglais, français, allemand, espagnol
Montage requis
Couleurs primaires Vert
Couleurs supplémentaires Noir
Profondeur du produit 5.5 cm
Hauteur du produit 15.5 cm
Largeur du produit 17.5 cm
Poids Produit 200 g



Données techniques
Spécifications kits & modules
  • LCD contraste élevé: 64x128pixels avec rétroéclairage LED blanc
  • taux d'échantillonnage max. : 1MS/s pour les signaux répétitifs, 100kS/s en temps réel
  • Bande passante de l'amplificateur d'entrée: 200kHz (-3dB)
  • mesures jusqu'à 100kHz
  • impédance d'entrée: 100kohms // 20pF
  • Tension d'entrée max: 30Vcrête (AC + DC)
  • couplage d'entrée: CC/CA
  • Résolution AD: 8bits
  • modes d'exécution: course simple
  • niveau déclenchement 16 étapes
Spécifications extra kits & modules
  • Plage de base de temps 15étapes, de 10s/division à 500ms/division
  • plage de sensibilité d'entrée 6étapes, de 100mV/division à 5V/division
  • sortie de test: 1,95kHz / 3,3Vpp
  • Configuration entièrement automatique pour: Volt/div et temps/div (ou manuel)
  • sensibilité jusqu'à 10mV
  • lectures: DC, AC+DC, true RMS, dBm, Vpp, min. & max.
  • lecture des marqueurs de temps et de tension
  • Lecture de fréquence (à travers des marqueurs)
  • Fonctionnement sur piles: 4piles AAA (max. 100mA) (non incluses)
  • mode d'économie d'énergie



Caractéristiques de fonctionnement
Niveau de compétence en codage non
Niveau de compétence en électronique 3
Niveau de compétence en mécanique non
Niveau de compétence en soudure 5
