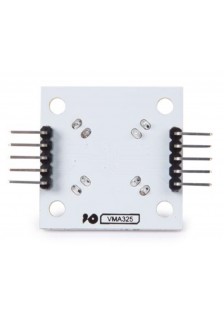

CAPTEUR DE COULEUR TCS3200

CAPTEUR DE COULEUR TCS3200

Le TCS230 détecte la lumière des couleurs à l'aide d'une série de photodiodes 8 x 8. En utilisant un convertisseur courant-fréquence, les lectures des photodiodes sont converties en une onde carrée avec une fréquence directement proportionnelle à l'intensité de la lumière.

La carte Arduino permet de lire la sortie de l'onde et d'obtenir la couleur.

  • Conversion à haute résolution de l'intensité lumineuse en fréquence
  • Fréquence de sortie à pleine échelle et couleur programmable
  • Communique directement avec un microcontrôleur
  • Tension de fonctionnement de 2.7 V à 5.5 V
  • Fonction de mise hors tension
  • Erreur de non-linéarité de 0.2% à 50 kHz
  • Coefficient de température stable à 200 ppm/°C
WPSE325
14,90 €
TTC
Ajouter souhaits
ajouter comparer



Paiement sécurisé

  Livraison rapide / Retrait gratuit en magasin

Sélection lors de la commande



Renseignement par mail & téléphone

Données techniques
Spécifications
  • conversion haute résolution de l'intensité lumineuse en fréquence
  • couleur programmable et fréquence de sortie pleine échelle
  • communique directement avec un microcontrôleur
  • fonctionnement avec une seule alimentation (2,7 V à 5,5 V)
  • fonction de mise hors tension
  • erreur de non-linéarité généralement de 0,2 % à 50 kHz
  • coefficient de température stable de 200 ppm/C
  • S0-S1 : entrées de sélection de mise à l'échelle de la fréquence de sortie
  • S2-S3 : entrées de sélection du type de photodiode
  • broche de sortie : fréquence de sortie
  • Broche OE : broche d'activation de la fréquence de sortie (active basse), peut être imminente lors de l'utilisation



Caractéristiques de fonctionnement
Niveau de compétence en codage 3
Niveau de compétence en électronique 2
Niveau de compétence en mécanique 1
Niveau de compétence en soudure non



Informations de base sur le produit
Langues du manuel d'instructions anglais
Couleur du produit Blanc
Profondeur du produit 3.5 cm
Hauteur du produit 12 cm
Largeur du produit 7.5 cm
Poids Produit 25 g
WPSE325
