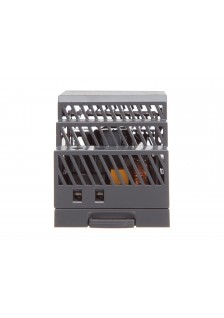

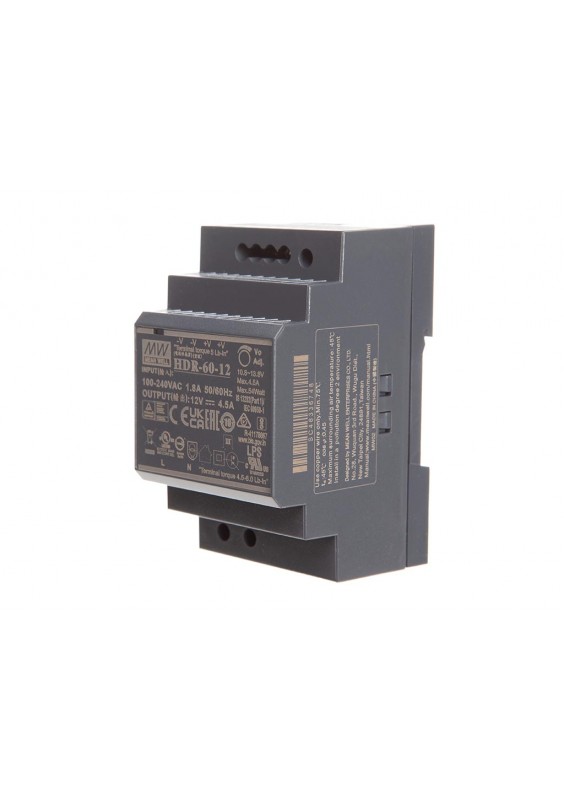

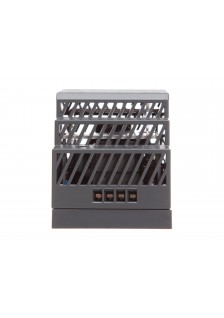

ALIMENTATION 1 SORTIE - 60W - 12V 4.5A

Caractéristiques

• design ultra-mince, largeur 52.5 mm (3SU)
• tension d'entrée universelle 85-264 VCA
• consommation à vide < 0.3 W
• classe d'isolation II
• conforme aux normes LPS (limited power source)
• tension de sortie CC réglable
• protections: court-circuit / surcharge / surtension
• refroidissement: convection naturelle
• peut être installée sur un rail DIN TS-35/7.5 ou 15
• catégorie de surtension III
• indicateur LED d'alimentation
• 3 ans de garantie
• usage professionnel uniquement
• Cet appareil doit être installé par un technicien qualifié.

Spécifications

• sortie:
  • tension CC: 12 V
  • courant nominal: 4.5 A
  • plage de courant: 0 - 4.5 A
  • puissance nominale: 54 W
  • ondulation & bruit (max.): 120 mVp-p
  • plage de réglage de tension: 10.8 - 13.8 V
  • tolérance de tension: ± 1.0 %
  • régulation de ligne: ± 1.0 %
  • régulation de charge: ± 1.0 %
  • temps de démarrage, de montée: 500 ms, 50 ms / 230 VCA - 500 ms, 50 ms / 115 VCA à charge maximale
  • temps de maintien (typ.): 30 ms / 230 VCA - 12 ms / 115 VCA à charge maximale
• entrée:
  • plage de tension: 85-264 VCA - 120-370 VCC
  • plage de fréquence: 47 - 63 Hz
  • rendement (typ.): 88 %
  • courant CA (typ.): 3 A / 115 VCA - 1.6 A / 230 VCA
  • courant d'appel (typ.): démarrage à froid 30 A / 115 VCA - 60 A / 230 VCA
• protection:
  • surcharge:
    • 105 - 160 % de la puissance de sortie nominale
    • type de protection: limiteur à courant constant, rétablissement automatique du système
  • surtension:
    • 14.2 - 16.2 V
    • type de protection: mode hiccup, rétablissement automatique du système
• environnement:
  • température de travail: de -30 °C à + 70 °C
  • humidité de service: 20 - 90 % RH sans condensation
  • stockage: de -40 °C à +85 °C, de 10 à 95% RH
  • coefficient thermique: ± 0.03 %/°C (0 - 50°C )
  • vibration: composant : 10 - 500 Hz, 2G 10 min / 1 cycle, durant 60 min le long des axes X, Y et Z. montage : conforme aux normes IEC60068-2-6
  • altitude max. de service: 2000 m
  • catégorie de surtension: III, conforme aux normes EN61558, EN50178, EN60664-1, EN62477-1, altitude jusqu'à 2000 m
• sécurité & CEM:
  • normes de sécurité: conforme aux normes UL60950-1, UL508, TUV EN61558-2-16, IEC60950-1, design conforme à la norme TUV EN60950-1
  • tension d'isolation: entrée vers sortie : 4 kVCA
  • résistance d'isolement: entée - sortie: >100 MOhm / 500 VCC / 25 °C / 70 % RH
  • émission CEM:
    • conduite: EN55032 (CISPR32) / Classe B
    • rayonnée: EN55032 (CISPR32) / Classe B
    • courant harmonique: EN61000-3-2 / Classe A
    • papillotement: EN61000-3-3
  • immunité CEM:
    • ESD: EN61000-4-2 / Niveau 3, 8KV air - Niveau 2, 4KV contact - critère A
    • susceptibilité rayonnée: EN61000-4-3 / Niveau 3 - critère A
    • EFT/Burst: EN61000-4-4 / Niveau 3 - critère A
    • crête: EN61000-4-5 / Niveau 4, 2KV/L-N - critère A
    • conduite: EN61000-4-6 / Niveau 3 - critère A
    • champ magnétique: EN61000-4-8 / Niveau 4, critère A
    • creux de tension, coupures brèves et variations de tension: EN61000-4-11 / >95% creux pour 0.5 cycles, 30% creux pour 25 cycles - >95% interruptions pour 250 cycles
• autres:
  • MTBF: 927.6K h, MIL-HDBK-217F (25 °C)
  • dimensions (L x l x H): 52.5 x 90 x 54.5 mm
