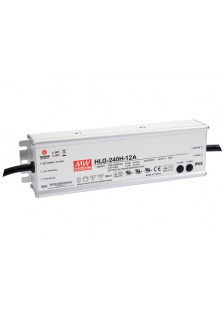

ALIMENTATION 12V 240W

Caractéristiques

• entrée universelle AC / plage complète (jusqu'à 305 VCA)
• fonction PFC active intégrée
• protections: court-circuit / surcharge / surtension / surchauffe
• convection naturelle
• point OCP ajustable par le câble de sortie ou le potentiomètre interne
• convient à l'éclairage LED et journaux lumineux
• conception IP67 / IP65 pour les installations intérieures et extérieures
• conformément à la réglementation de sécurité universelle pour l'éclairage
• convient aux endroits secs / humides / mouillés
• 5 ans de garantie (Note 10)
• POUR L'USAGE PROFESSIONNEL
• Cet appareil doit être installé par un technicien qualifié.

Spécifications

• sortie:
  • tension CC: 12 V
  • portée de courant constante: 6 V à 12 V
  • courant nominal: 16 A
  • puissance nominale: 192 W
  • ondulation et bruit (max.) (Note 2): 150 mVp-p
  • plage de réglage de tension (Note 6): 11.2 V à 12.8 V
  • plage de réglage de courant:
    • réglable via potentiomètre interne ou via câble de sortie
    • 8 A à 16 A
  • tolérance de tension: ± 2.5 %
  • régulation de ligne: ± 0.5 %
  • régulation de charge (Note 8): ± 2.0 %
  • temps de démarrage, de montée: 2500 ms, 80 ms à charge maximale 230 VCA / 115 VCA
  • temps de maintien (typ.): 15 ms à charge maximale 230 VCA /115 VCA
• entrée:
  • plage de tension (Note 5): 90 to 305 VAC 127 to 431 VDC
  • plage de fréquence: 47 à 63 Hz
  • facteur de puissance: PF> / = 0,95 / 230 VCA PF> / = 0,98 / 115 VCA à charge nominale maximale et PF de tension de sortie> / = 0,9 à charge de 65 à 100%
  • rendement (typ.): 90 %
  • courant CA: 4 A / 115 VCA 2 A / 230 VCA
  • courant d'appel (typ.): démarrage à froid 75 A / 230 VCA
  • courant de fuite: < 0.75 mA / 277 VCA
• protection:
  • courant de surcharge (Note 4):
    • 95 à 108 %
    • type de protection: limiteur à courant constant, rétablissement automatique
  • court-circuit: mode hiccup, rétablissement automatique une fois que la panne est résolue
  • surtension:
    • 15.5 V à 18 V
    • type de protection: extinction de la tension de sortie, rétablissement automatique
  • surchauffe:
    • 105 °C ± 5 °C (TSW1)
    • type de protection: mode hiccup, rétablissement automatique une fois que la panne est résolue
• environnement:
  • température de service: -40 °C à +60 °C @ charge maximale; +70 °C @ charge de 60 % (voir la courbe de derating)
  • humidité de service: 20 à 95 % RH sans condensation
  • température de stockage, humidité: -40 °C à +80 °C, 10 ~ 95 % RH
  • coefficient de température: ± 0.03 % / °C (0 °C à 50 °C)
  • vibration: 10 à 500 Hz, 5 G 12 min. / 1 cycle, période durant 72 min. le long des axes X, Y, Z
• sécurité & EMC:
  • normes de sécurité: conforme aux normes UL1012, TUV EN61347-1, EN61347-2-13 (sauf type HLG-240H C), UL60950-1, UL8750, TUV EN60950-1, IP65 ou IP67
  • tension d'isolation: I/P-O/P: 3.75K VCA I/P-FG: 1.88K VCA O/P-FG: 0.5K VCA
  • résistance d'isolement: I/P-O/P, I/P-FG, O/P-FG: 100M ohms / 500 VCC / 25 °C / 70 % RH
  • conduction et radiation EMI: conforme aux normes EN55015, EN55022 (CISPR22) classe B
  • courant harmonieux: conforme aux normes EN61000-3-2 classe C (= charge de 50%); EN61000-3-3
  • immunité EMS: conforme aux normes EN61000-4-2,3,4,5,6,8,11, EN55024, EN61547, niveau : industrie lourde (tension crête 4 kV), critère A

• autres:
  • MTBF: 207.9K h min. MIL-HDBK-217F (25 °C)
  • dimensions: 244.2 x 68 x 38.8 mm (L x L x H) (HLG-240H-Blank/A/B) 251 x 68 x 38.8 mm (L x L x H) (HLG-240H-C)
  • emballage: 1.3 kg; 12 pcs / 16.6 kg / 0.74 CUFT (HLG-240-Blank/A/B) 1.23 kg; 12 pcs / 15.8 kg / 1.16 CUFT (HLG-240-C)
